高壓低噪音定量葉泵

Pressure up to 320 BAR

專為注塑機設計加厚鑄件泵體及新設計的定子曲線,減小機械震動振幅,有效降低油泵高頻及空載噪聲

   Download

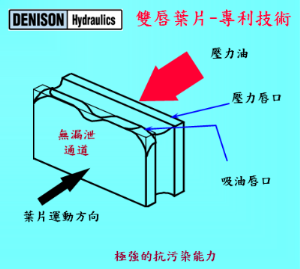

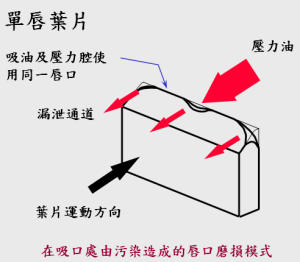

■專利技術--雙唇葉片架構
◆工作壽命長 ◆容許轉速高 ◆工作壓力高 ◆極強的抗污染能力。



■柱銷式葉片卸荷機構

卸荷機構柱銷受液力的面積僅爲葉片的1/15~1/24，極大地減小葉片對定子內曲面的頂力，

是一種使用壽命最長的高壓低噪聲葉片泵,
◆允許高壓力及高轉速◆低噪聲&高效率◆允許高頻壓力冲擊◆對磨損及壓力具有補償作用。

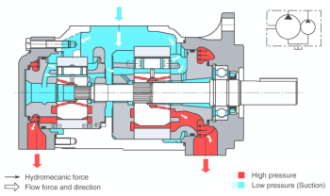

■液壓平衡轉子(無側向液壓負載)

葉片具有全方位的液力平衡,作用于葉片顶部、根部與两侧的液力都相等，適用於頻繁壓力

衝擊的工作場合，允許高壓力及高轉速。



齒輪幫浦:

無平衡功能，出口壓力側的高壓力

會造成較大的側向負載力

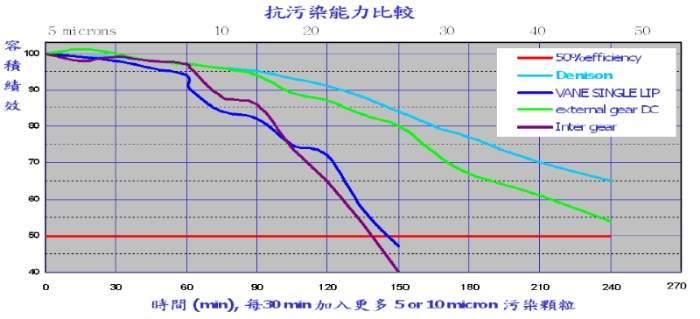

■極強的抗污染能力

■加強油泵整體剛度:專爲注塑機設計加厚鑄件的泵體，減小機械震動振幅,有效降低油泵高频噪聲。
■低噪聲定子曲線:新設計的定子曲線著重於改善油泵低壓運轉噪聲,以有效降低注塑機的空載噪聲。

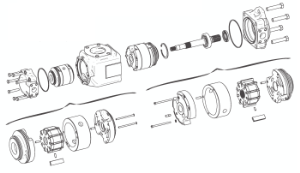

■整體式泵浦芯概念:所有泵浦的零件均組合在一個幫浦芯組件內。





Single Pumps : Speeds, Pressure Ratings
Model of pump Displ. Theoretical Displacement       Vi Minimum Speed Maximum Speed Maximum Pressure
HF-0, HF-1   HF-2 HF-3, HF-4   HF-5 HF-0, HF-2 HF-1, HF-4, HF-5 HF-3
Int. Cont. Int. Cont. Int. Cont.
ml / rev RPM RPM RPM bar bar bar bar bar bar
T7B T7BS B02 5,8 600 3600 1800 3201) 290 240 210 175 140
B03 9,8
B04 12,8
B05 15,9
B06 19,8
B07 22,5
B08 24,9
B09 28,0
B10 31,8
B11 35,0 3000 300 275
B12 41,0
B14 45,0
B15 50,0 280 240
T6CLP 003 10,8 600 2800 1800 275 240 210 175 175 140
005 17,2
006 21,3
008 26,4
010 34,1
012 37,1
014 46,0
017 58,3
020 63,8
022 70,3
025 79,3 2500
028 88,8 210 160 160
031 100,0
T7DL B14 44,0 600 3000 1800 300 250 240 210 175 140
B17 55,0
B20 66,0
B22 70,3
B24 81,1
B28 91,0
B31 99,2
B35 113,4 2800 280
B38 120,6
B42 137,5 2500 260 230
0452) 145,7 2200 240 210 210 175
0502) 158,0 210 160 160
T7ELP 042 132,3 600 2200 1800 240 210 210 175 175 140
045 142,4
050 158,5
052 164,8
054 171,0
057 183,3
062 196,7
066 213,3
072 227,1
085 268,7 2000 90 75 75 75 75 75

Double  Pumps : Speeds, Pressure Ratings
Model of Pump Displ. Theoretical Displacement Vi Minimum Speed Maximum Speed MaximumVPressure
HF-0, HF-1 , HF-2 HF-3, HF-4 HF-5 HF-0, HF-2 HF-1, HF-4, HF-5 HF-3
Int. Cont. Int. Cont. Int. Cont.
ml / rev RPM RPM RPM bar bar bar bar bar bar
T7BB T7BBS B02 5,8 600 2200 3) 1800 T7BB  T7BBS      320 1)  T7BB   T7BBS      290 240 210 175 140
B03 9,8
B04 12,8
B05 15,9
B06 19,8
B07 22,5
B08 24,9
B09 28,0
B10 31,8
B11 35,0
B12 41,0
B14 45,0
B15 50,0 280 240
T6CCLP 003 10,8 600 2200 3) 1800 275 240 210 175 175 140
005 17,2
006 21,3
008 26,4
010 34,1
012 37,1
014 46,0
017 58,3
020 63,8
022 70,3
025 79,3
028 88,8 210 160 160
031 100,0
T7DCL T7DDL B14 44,0 600 2200 3) 1800 250 210 240 210 175 140
B17 55,0
B20 66,0
B22 70,3
B24 81,1
B28 91,0
B31 99,2
B35 113,4
B38 120,6
B42 137,5
0452) 145,7 210 175
0502) 158,0 210 160 160

T7ECLP T7EDLP T7EE T7EES

 042 132,3 600 2200 3) 1800 240 210 210 175 175 140
045 142,4
050 158,5
052 164,8
054 171,0
057 183,3
062 196,7
066 213,3
072 227,1
085 268,7 90 75 75 75 75 75
　

Minimum Allowable Inlet Pressure (BAR Absolute)
Cartridges Speed  RPM Displ.
Sizes Displ. 1200 1500 1800 2100 2200 2300 2500 2800 3000 3600
B B02 0,80 0,80 0,80 0,80 0,80 0,80 0,80 0,80 0,80 0,80 B02
B03 B03
B04 B04
B05 B05
B06 0,82 0,98 B06
B07 B07
B08 0,85 1,05 B08
B09 B09
B10 0,90 1,15 B10
B11 　 B11
B12 B12
B14 0,84 0,99 1,13 B14
B15 B15
C 003 0,80 0,80 0,80 0,80 0,80 0,80 0,90 1,00 　 　 003
005 　 　 005
006 　 　 006
008 　 　 008
010 　 　 010
012 0,85 0,92 　 　 012
014 0,95 　 　 014
017 0,85 0,90 1,03 　 　 017
020 　 　 020
022 0,85 0,90 0,98 1,05 　 　 022
025 0,90 0,95 0,95 1,05 　 　 　 025
028 0,98 0,98 1,08 　 　 　 028
031 0,85 0,90 1,11 1,11 　 　 　 031
D B14 0,80 0,80 0,80 0,80 0,80 0,80 0,80 0,80 0,80 　 B14
B17 　 B17
B20 0,82 0,86 　 B20
B22 0,83 0,88 　 B22
B24 0,86 0,95 　 B24
B28 0,88 1,00 　 B28
B31 0,90 1,05 　 B31
B35 0,84 0,97 　 　 B35
B38 0,86 1,01 　 　 B38
B42 0,90 　 　 　 B42
045 0,85 0,98 1,05 　 　 　 　 　 045
050 1,02 1,09 　 　 　 　 　 050
E 042 0,80 0,80 0,80 0,90 1,00 　 　 　 　 　 042
045 　 　 　 　 　 045
050 　 　 　 　 　 050
052 　 　 　 　 　 052
054 　 　 　 　 　 054
057 0,85 0,95 　 　 　 　 　 057
062 　 　 　 　 　 062
066 0,85 0,85 0,95 1,00 1,09 　 　 　 　 　 066
072 0,85 1,05 　 　 　 　 　 072
085 0,90 0,90 1,00 　 　 　 　 　 　 　 085
